当前位置: 首页 > 产品展示
    您得位置: LG型高层建筑给水泵

产品概述:
LG型高层建筑给水泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水.

应用范围:
  主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水。

结构说明:
  LG型泵为立式结构,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,吸入口和吐出口也可以呈0°、90°、270°布置,可根据扬程的需要选择水泵的级数。
  LG型泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套,而设有水封环,装在填料腔的底部)。 泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。
  泵轴为优质合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的最上端与电机轴的下端通过爪型联轴器联接。
密封装置采用软填料密封和机械密封。在采用软 填料密封时,与之相摩擦的轴套丙为优质碳素钢制成,并经淬火处理,以增加面磨性。
  叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,磨损后可以更换。
  在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分,密封环磨损后可更换。
泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。

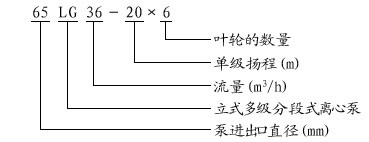

型号意义:



型号
流量(m3/h)

扬程(m)

转速(r/min)
功率(KW)
效率(0/0)
必需汽蚀余量(NPSH)r(m)
叶轮外径(mm)
轴功率
电机功率
25LG3-10x2
3.0
20
2900
0.39
0.75
42
2
98
25LG3-10x3
30
O.58
1.1
42
2
98
25LG3-10x4
40
0.78
1.5
42
2
98
25LG3-10x5
50
0.97
1.5
42
2
98
25LG3-10x6
60
1.17
2.2
42
2
98
25LG3-10x7
70
1.36
2.2
42
2
98
25LG3-10x8
80
1.56
2.2
42
2
98
25LG3-10x9
90
1.75
2.2
42
2
98
25LG3-10x10
100
1.95
3
42
2
98
25LG3-10x11
110
2.14
3
42
2
98
25LG3-10x12
120
2.33
4
42
2
98
25LG3-10x13
130
2.53
4
42
2
98
25LG3-10x14
140
2.72
4
42
2
98
25LG3-10x15
150
2.92
4
42
2
98
32LG6.5-15x2
6.5
30
1.00
1.5
53
2.4
116
32LG6.5-15x3
45
1.50
2.2
53
2.4
116
32LG6.5-15x4
60
2.00
3
53
2.4
116
32LG6.5-15x5
75
2.50
4
53
2.4
116
32LG6.5-15x6
90
3.00
4
53
2.4
116
32LG6.5-15x7
105
3.50
5.5
53
2.4
116
32LG6.5-15x8
120
4.00
5.5
53
2.4
116
